汽輪機模型

時間:2018-09-27 來源:本站 閱讀:

汽輪機模型-凝汽式汽輪機模型- 核汽輪機模型

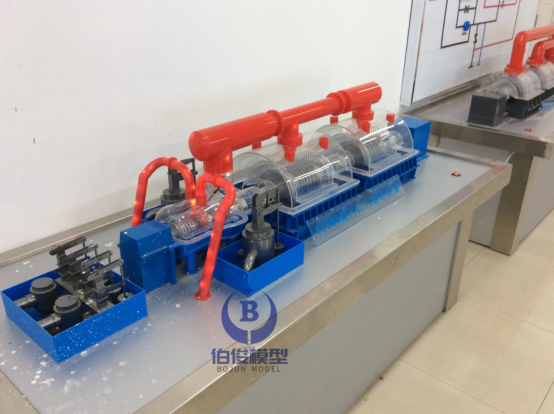

汽輪機模型:

包括汽輪機本體及熱力系統組成,汽輪機本體包括高壓缸、中壓缸、低壓缸(2個),前軸承箱、盤車裝置等,熱力系統包括凝汽器、凝結水泵、低壓加熱器、除氧器、給水泵、高壓加熱器,凝結水管道、給水管道等。

汽輪機型式為反動式、單軸、一次中間再熱、雙缸雙排汽、純凝機組。高中壓部分采用合缸反流結構,低壓缸采用三層缸結構。高中壓汽輪機為沖動、反動混合型式。來自鍋爐的新蒸汽,首先進入布置于汽機左、右側的主汽門。然后,各經過三只調節汽門進入高壓蒸汽室。各調節汽門的開度,分別由單獨的油動機按調節系統來的信號而控制,從而調節進入高壓缸的蒸汽流量。在調節閥后由六根導汽管將蒸汽引入高壓缸上、下接口,蒸汽進入高壓缸經調節級后反向流經高壓#1-#11級葉片,然后經高壓缸下半一只排汽口送至鍋爐再熱。由鍋爐來的再熱蒸汽通過布置于汽缸前部?jì)蓚鹊脑贌嶂髌T(mén)、再熱調節汽門返回中壓缸。調節閥出口用滑動結合連接到中壓缸進汽室。蒸汽經中壓#1-#9級作功后,通過中低壓連通管送入低壓缸中部進汽接管。低壓缸為雙流、反動式。蒸汽由汽缸中部進入,經低壓缸進汽導流環分別流經調閥端及電機端各7級葉片后排入凝汽器。

汽輪機本體包括:高中壓合缸、低壓缸、隔板、隔板套、轉子、葉片、高壓噴咀、大汽管、高壓主汽閥(2個)、中壓主汽閥(2個)、盤車、機頭箱內包括:主油泵、危急保安器、調速滑閥均做出外形。汽輪機隔板及轉子葉片均按圖紙將凹扭形狀加工做出;并將汽輪機、縱銷、橫銷、立銷、角銷、死點、貓爪做出。以上設備部件分別用不同顏色的有機玻璃及部分金屬材料制作。

汽輪機本體主要模擬轉子經模擬氣流沖擊后轉動的工作過程,能看到缸內高壓噴嘴、缸內隔板、隔板套、轉子上葉片。

輔助設備包括:凝結水泵、給水泵、低壓加熱器、高壓加熱器、除氧器及水箱、主蒸汽管、再熱蒸汽管、主給水管、主凝結水管等,設備均用不同顏色的有機玻璃壓制成形。本部分輔助設備(機械)主要用燈光模擬汽、水的流動形式及設備的工作過程。

循環水系統包括凝汽器、循環水泵、冷卻水塔、循環水進出水管,凝汽器能顯示循環水進水室、出水室、管束布置結構等
