風力發電

時間:2020-03-20 來源:本站 閱讀:

風機模型-風力發電模型-風力發電

新能源發電方式中風力發電屬于比較常見的一種發電類型,它的工作原理是利用風力帶動風機葉片旋轉,再通過增速裝置將轉速提升來驅動發電機發電。根據目前的風力發電技術估算,大概是微風的速度便可以使風力發電機開始轉動起來并發電。風力發電這種發電方式在國外非常普及;在我國西北地區也憑借獨特優越的地理環境位置,充沛的風力資源,大規模的裝備風力發電系統為當地的生產生活提供電能。微型風力發電系統效率高,它由技術先進的風力發電機、充電器、逆變器、增速裝置等組成,風力發電機由機艙、轉體、尾翼、葉片組成。每一附屬零件都非常重要,各部分的功能分別為:葉片用來接受風力并通過機頭轉化為電能;尾翼調節使風機葉片始終迎著風吹來的方向獲得的風力; 轉體能使機頭靈活地轉動以實現尾翼調整方向的功能;機頭的轉子為永磁體,定子繞組切割磁力線產生電能發電。


風力發電仿真模擬裝置模型

1、風力發電仿真模擬裝置模型,主要包含以下設施:

(1)風力發電仿真沙盤模型;

(2)風力發電機艙仿真模擬裝置;

(3)風機齒輪箱仿真模擬裝置;

(4)風力發電機仿真模型;

(5)風力發電視頻動畫演示系統;

2、電源:220V.50HZ,電流≤5A,具有漏電保護功能,安全規范符合國家相關標準。

3、材質:高分子樹脂、鋁材、PMMA、高強度工程塑料可編程控制器、電機調速器等組成。

4、中控中心:觸摸式一體機、I/O控制系統構成:

2、風能與動力工程實訓室裝置技術參數:

風力發電系統由風電機群組成的風電場、升壓變電站和輸電線路組成的并網型風力發電系統,是將風電電力通過節點送入電力網絡(luò ),再供給用戶。

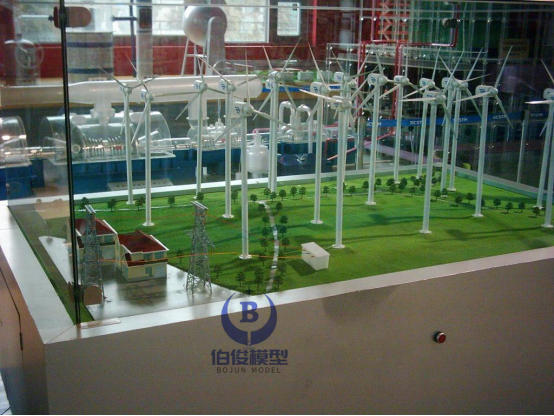

風力發電場沙盤仿真沙盤展示模型

(1) 風力發電場沙盤仿真沙盤實訓模型

1、規格:3米*1.5米*1.8米(可定制)

2、參數:

      整體布局為沙盤式,設置道路、、生活區;沙盤上錯開式布局多個比例小型風力發電機模型,裝置以電動演示運行方式體現,包括升壓站,輸電鐵塔、辦公樓、輸變電設備、等等設施。當風葉轉動幾圈時,進入居民廠房?jì)?,燈光點亮照明。

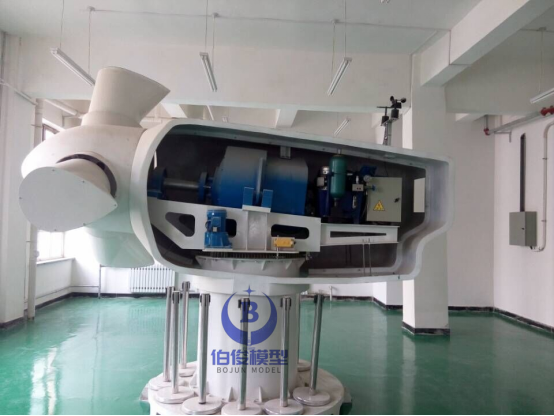

 (2) 風力發電機艙模擬裝置

1、規格:1.8米*1米*1.6米(可定制)

2、參數:

     整體剖視結構布置,可以模擬運轉(約轉速為20轉/分);顯示機艙中的輪轂、增速箱、機艙罩、聯軸器、電控系統、發電機、冷卻器、泵站、偏航驅動、偏航制動、偏航軸承、底座、彈性底座、葉片、塔架等。

 (3) 風電機組齒輪箱仿真模型

1、規格:?0.8米(可定制)

2、參數: 結構透明,電動演示;齒輪箱為風力發電機組重要部件,體現設備有輸入軸、輸出軸、行星齒輪、斜齒、太陽軸、加熱系統、油位計、溫度傳感器、機械泵、油路分配器、潤滑系統、散熱系統等。


風力發電機仿真模型



 (4) 風力發電機仿真模型

1、規格:長度1.8米,寬度0.65米,高度1米(可定制)

2、參數:

模型材質:外殼為abs板及玻璃鋼,內部連接件及轉動部分為金屬,外觀烤漆工藝。

電源:AC 220V,50HZ,各設備電源線路布局采用隱藏式布線,按照國家電氣標準走線,體現規范、整齊、干凈、整潔、安全的效果,整套裝置設置漏電保護裝置,安全符合國家電氣產品強制標準。

模型主要功能:

①風力發電機機頭能夠電動模擬轉動

②葉片驅動齒輪能夠模擬轉動,完成葉片角度偏轉調節。

③整個機艙能夠做偏航轉動演示。

④具有遙控操作功能。

⑤機艙整體結構展示功能。
